Mikrotik sebagai bandwidth limiter - Queue tree

Kalau di postingan sebelumnya saya telah memosting Mikrotik sebagai bandwidth limiter dengan Simple queue, maka untuk postingan yang ini saya akan membahas tentang Mikrotik sebagai bandwidth limiter dengan menggunakan Queue tree... Cekidot ajah yaa...

Queue tree

Klik menu ip>firewall>magle



  Buat rule (klik tanda + merah) dengan parameter sbb:

  Pada tab General:

  Chain=forward,

  Src.address=192.168.0.3 (atau ip yg ingin di limit)

  Pada tab Action :

  Action = mark connection,

  New connection mark=client3-con (atau nama dari mark conection yg kita buat)

  Klik Apply dan OK

  Buat rule lagi dengan parameter sbb:

  Pada tab General: Chain=forward,

  Connection mark=client3-con (pilih dari dropdown menu)

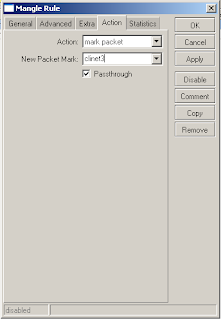

  Pada tab Action:

  Action=mark packet,

  New pcket Mark=client3 (atau nama packet mark yg kita buat)

  Klik Apply dan OK

Klik menu Queues>Queues Tree

 Buat rule (klik tanda + merah) dengan parameter sbb:

  Pada tab General:

  Name=client3-in (misal),

  Parent=public (adalah interface yg arah keluar),

  Paket Mark=client3 (pilih dari dropdown, sama yg  kita buat pada magle),

  Queue Type=default,

  Priority=8,

  Max limit=64k (untuk seting bandwith max download)

  Klik aplly dan Ok

  Buat rule lagi dengan parameter sbb:

  Pada tab General:

  Name=client3-up (misal),

  Parent=local (adalah interface yg arah kedalam),

  Paket Mark=client3 (pilih dari dropdown, sama yg  kita buat pada magle),

  Queue Type=default,

  Priority=8,

  Max limit=64k (untuk seting bandwith max upload)

  Klik aplly dan Ok
